云图工具挂载教程(含自动启动设置）

云图工具支持野火PROE5.0到CREO7.0甚至更高版本。

本教程为云图工具/yuntools挂载教程，此处以yuntools3.6.2版本为例，其他版本挂载方法相同。

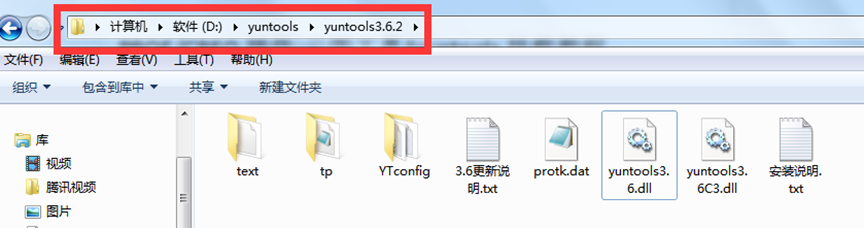

1.下载插件并解压放置到本地，如D:yuntools

注：请使用全英文路径，否则可能会出现挂载不成功问题

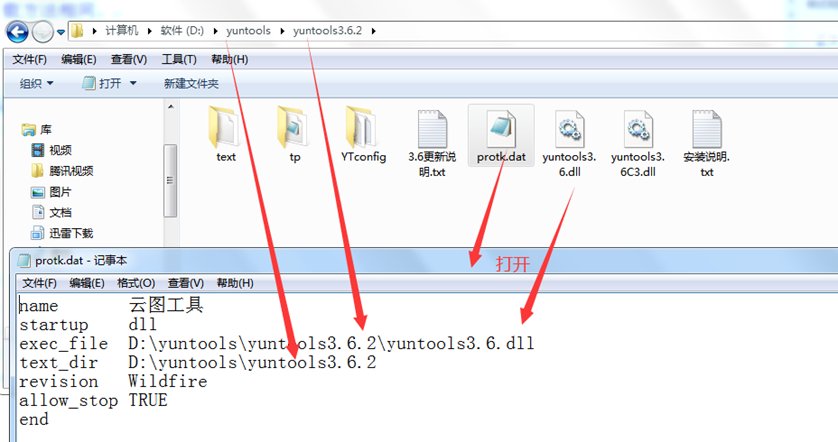

2.使用记事本打开protk.dat文件，修改第3、4行路径为自己存放的路径。

修改时请根据自己的windows系统版本和PROE/CREO版本选择正确的dll文件。

注：

1)yuntools3.6.dll支持win7下 野火5.0以上所有版本及win10下野火版PROE5.0到CREO2.0版本

2)yuntools3.6C3.dll支持win7及win10下 CREO3.0以上版本。

3.加载：

3.1 手动加载：

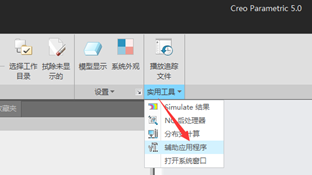

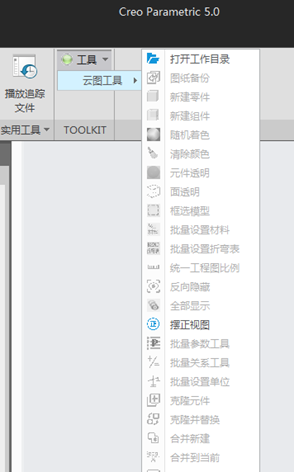

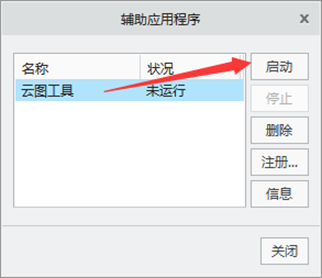

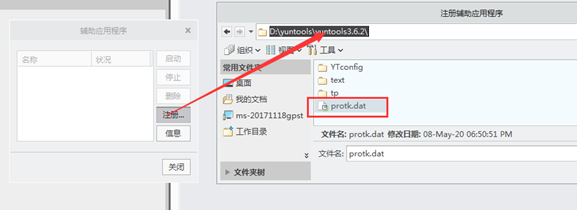

通过CREO 实用工具-辅助应用程序，点击注册，然后选择上一步修改的protk.dat文件，然后选择云图工具、启动即可

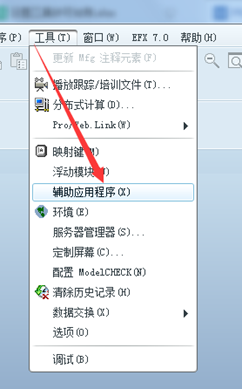

PROE版本通过工具-辅助应用程序注册，后面步骤相同。

3.2 自动加载

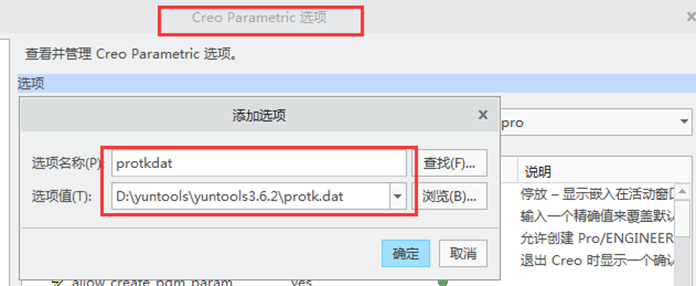

配置proe或creo选项，增加protkdat选项，值为上述修改好的protk.dat文件全路径。然后保存config配置文件，后续启动PREO或CREO即可自动加载。

PROE下：

CREO下：
